Beschreibung

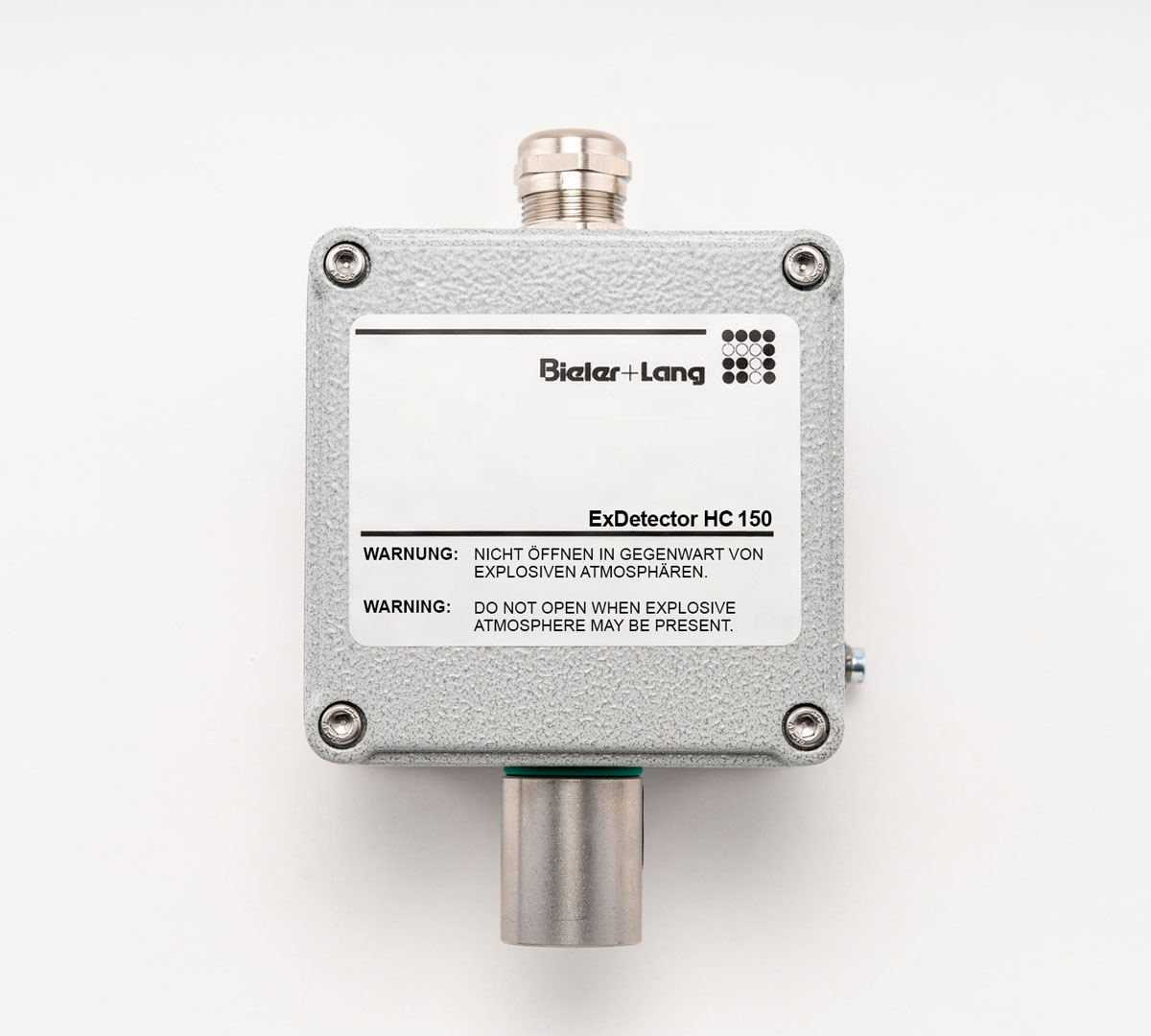

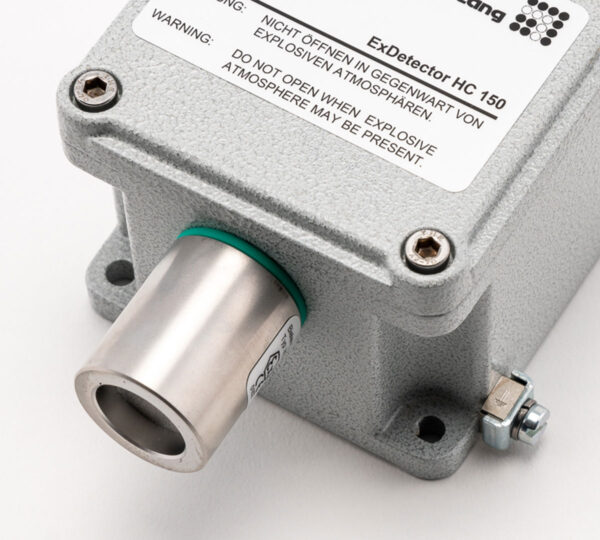

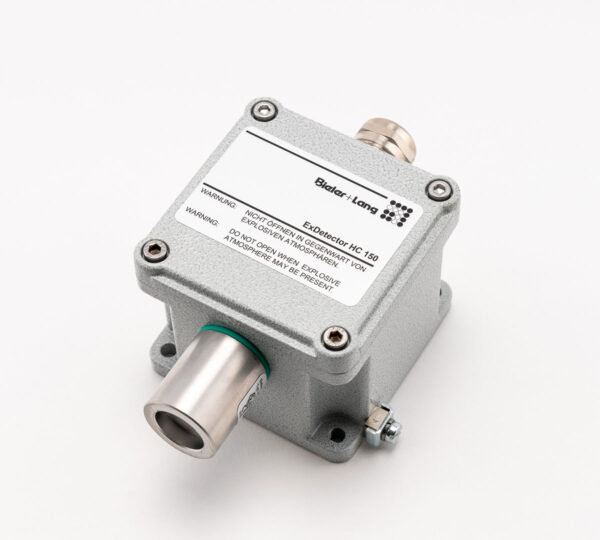

Der Messfühler ExDetector HC 150 wird zur Messung der aktuellen Konzentration explosionsfähiger Gase und Dämpfe eingesetzt.
Mit dem ExDetector HC 150 können explosionsfähige Gase und Dämpfe im Messbereich von 0 bis 100 % UEG erfasst werden. Das Messprinzip basiert auf der katalytischen Verbrennung (Wärmetönung). Mit diesem Messprinzip kann eine große Zahl von Gasen z. B. Wasserstoff und Kohlenwasserstoffe überwacht werden.

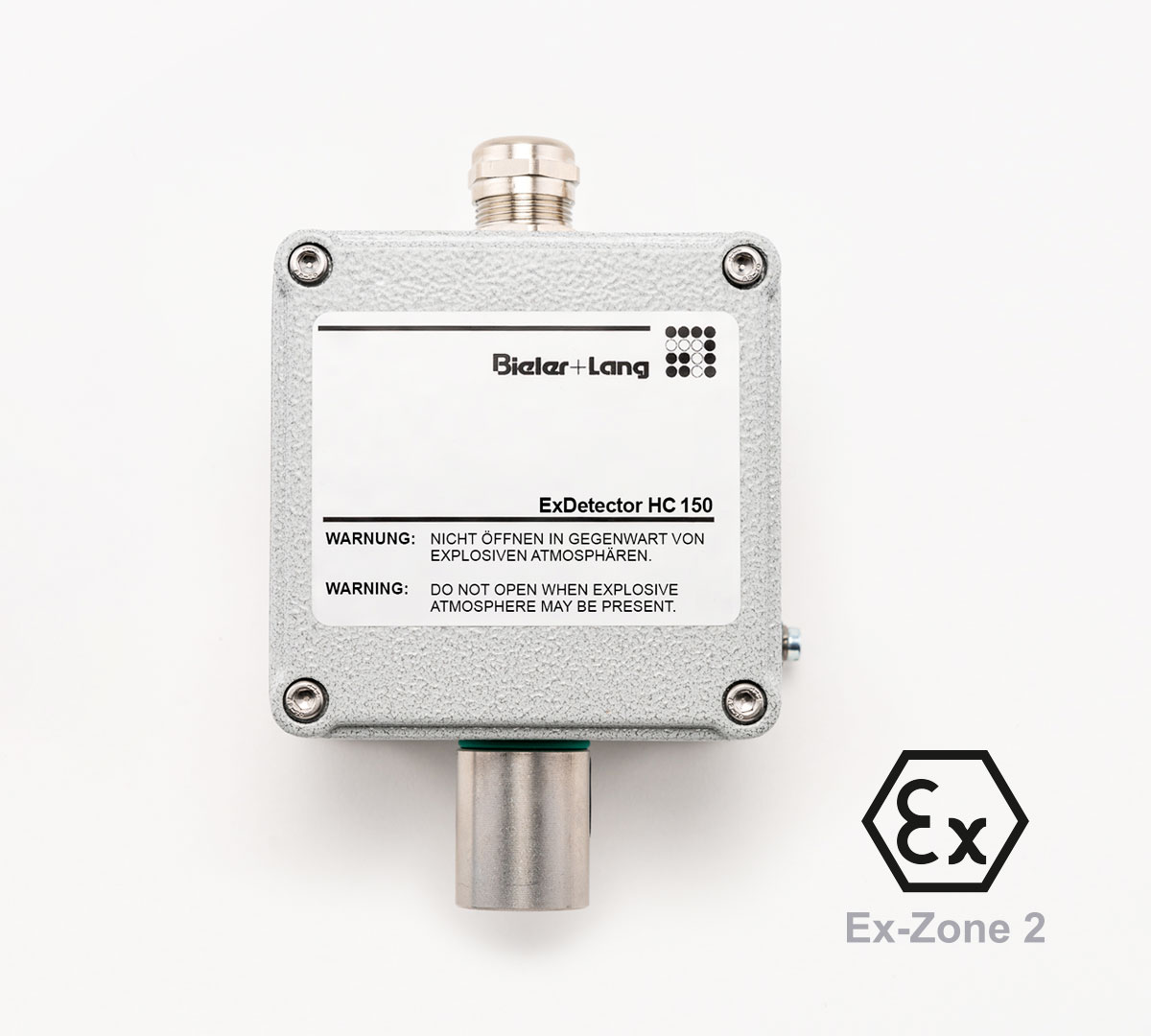

Er erfüllt alle Kriterien für den Einsatz in der Ex-Zone 2 und in Bereichen funktionaler Sicherheit nach SIL-1.

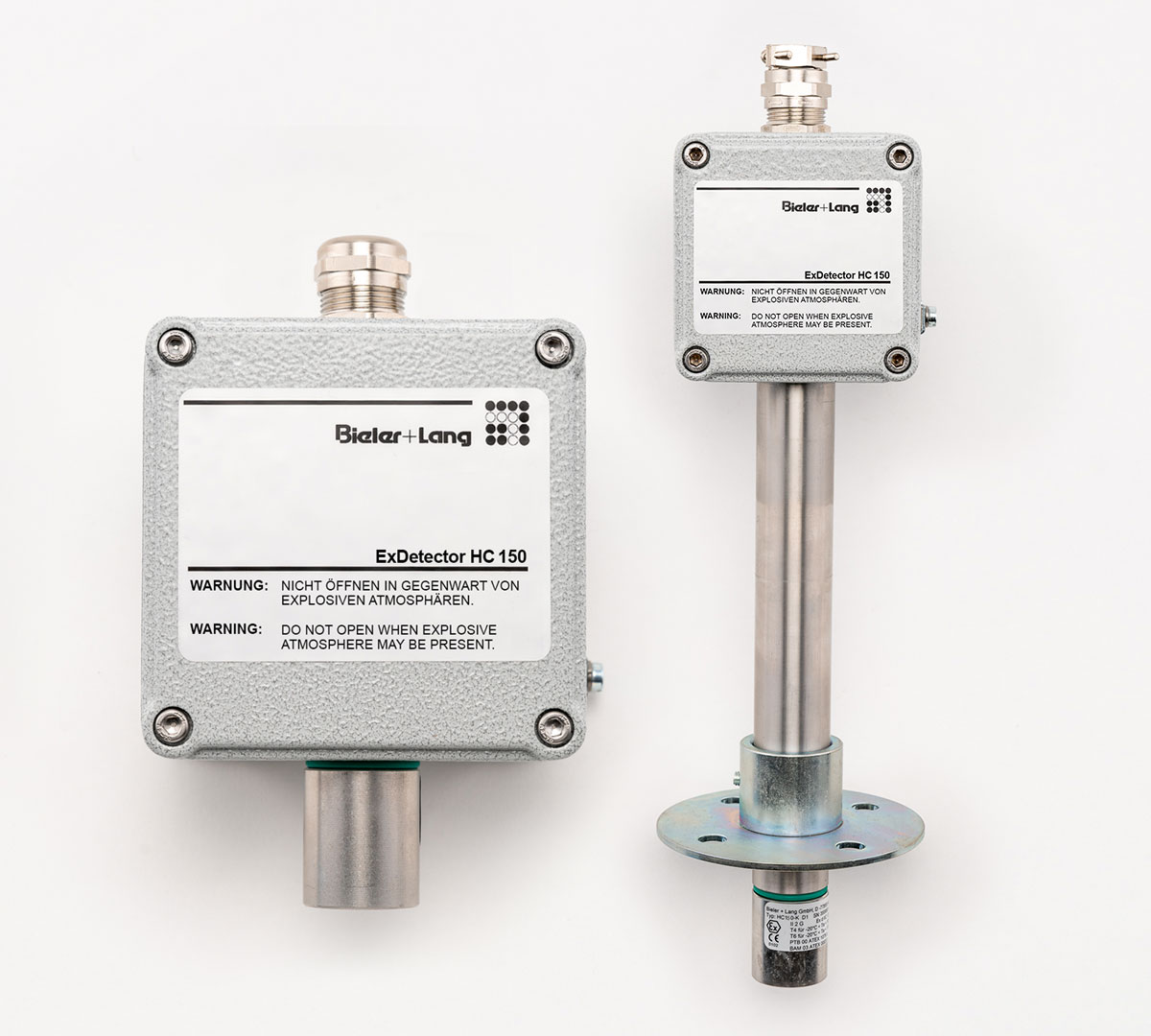

Variante für Kanaleinbau und hohe Umgebungstemperaturen:

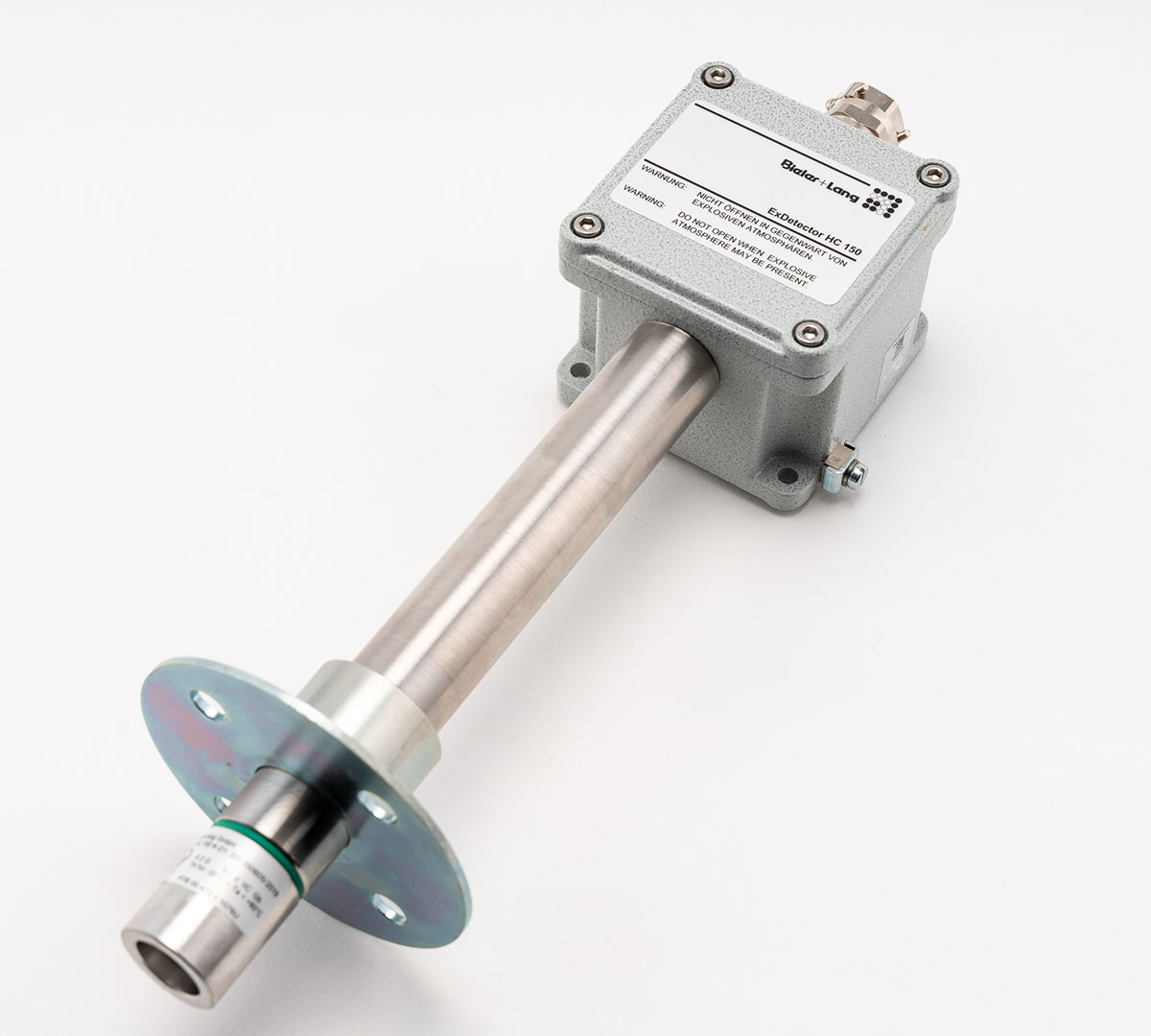

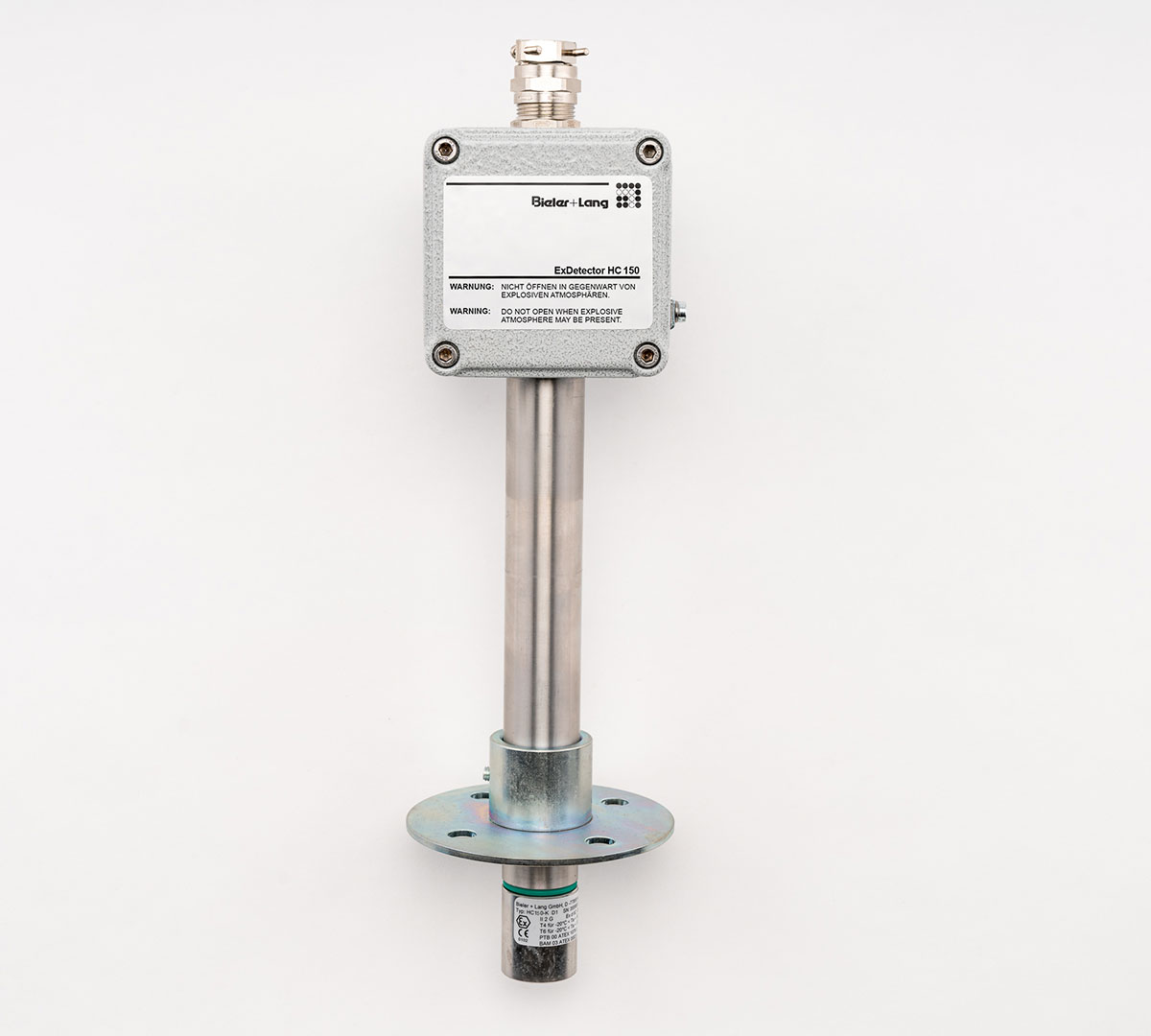

ExDetector HC 150 K
Der Messfühler ExDetector HC 150-K wurde speziell für den Kanaleinbau entwickelt und besitzt einen vom Messkopf abgesetzten Transmitter. Er kann mittels Montageflansch auf Kanalschächten montiert werden, um dann im Inneren gefährliche Gaskonzentration zu detektieren.
Diese spezielle Kombination dient auch zur Messung der aktuellen Konzentration explosionsfähiger Gase und Dämpfe in einem Leitungsnetz.
Ein besonderes Alleinstellungmerkmal dieser Kombination: Der abgesetzte Sensor im Messkopf des HC 150 K Sensormoduls, unser „Kanalfühler“ kann in einer Umgebung bis max. 80 Grad Celsius im Kanalinneren eingesetzt setzt werden, während die temperaturempfindlicheren Bauteile (bis 55 Gard Celsius) außerhalb dieser kritischen Temperaturen ihre Dienst verrichten. Eine einmalige Lösung bei problematischen Temperaturen und Atmosphären.
Funktionsweise des ExDetector HC 150 innerhalb einer Gaswarneinrichtung:
Die Messfühler der Serie ExDetector HC150 in Kombination mit Auswertesystemen haben folgende Funktionen:
- Messung und Anzeige der aktuellen Konzentration explosionsfähiger Gase und Dämpfe
- Überwachung bzw. Warnung vor diesen Gasen
- Auslösung von Schutzmaßnahmen:
– Technisch: Dem Anstieg der Konzentration wird entgegengesteuert (Lüfter; Abschaltungen….)
– Organisatorisch: Optische und akustische Meldungen - Eine Gaswarneinrichtung besteht aus folgenden Komponenten:
– Fühler
– Auswertsystem
– Ansteuerbare Geräte wie Lüfter, Warntransparente und Magnetventile
Zubehör zum ExDetector HC 150:
- Prüfgasset
- Kalibriergase
- Auswertegeräte
- Montagewinkel
- Fernbegasungsadapter FBA 2018
