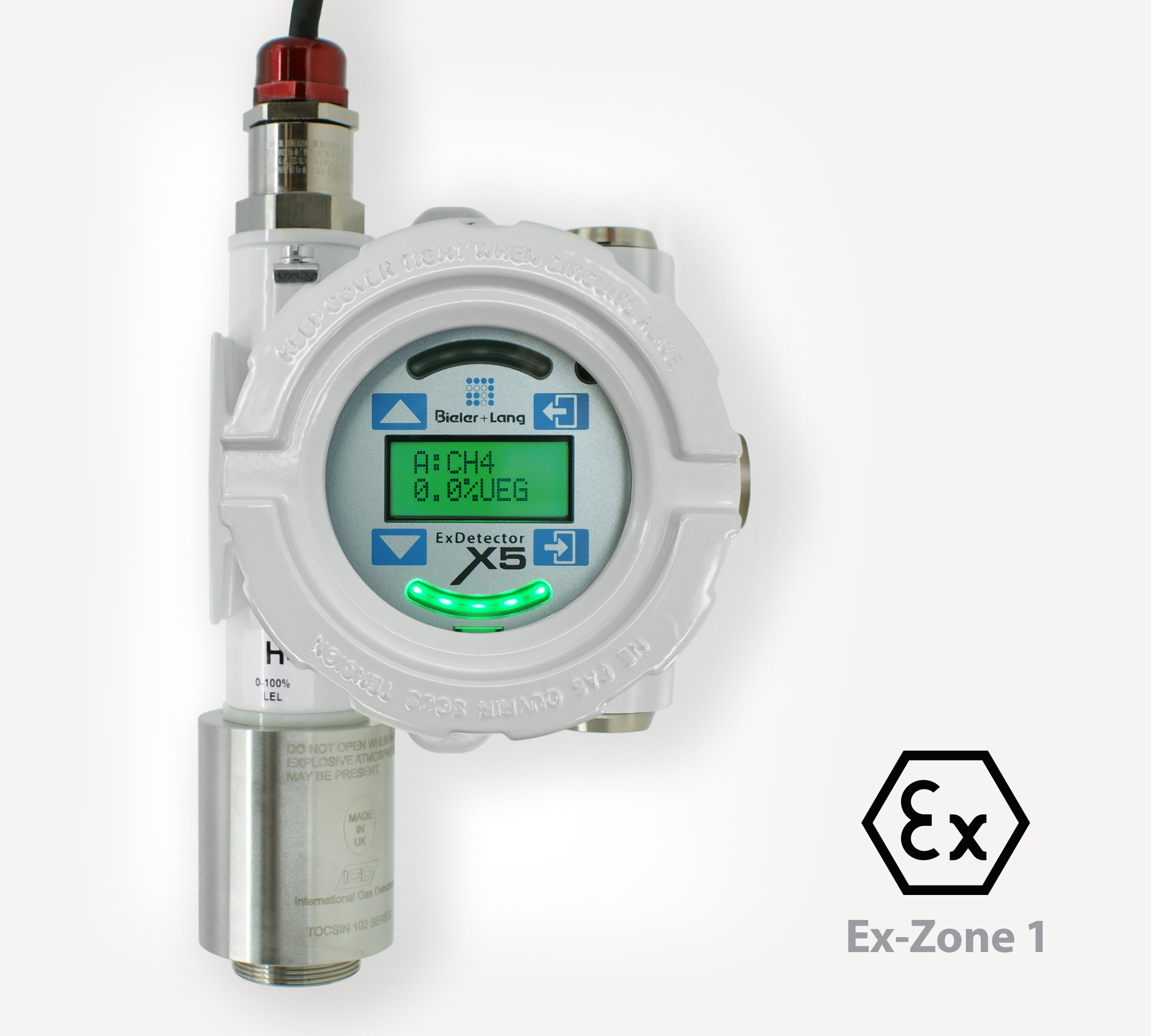

planview_of_Bieler+Lang_ExDetectorX5_digital_variable_ATEX_Gas_Detector_Transmitter

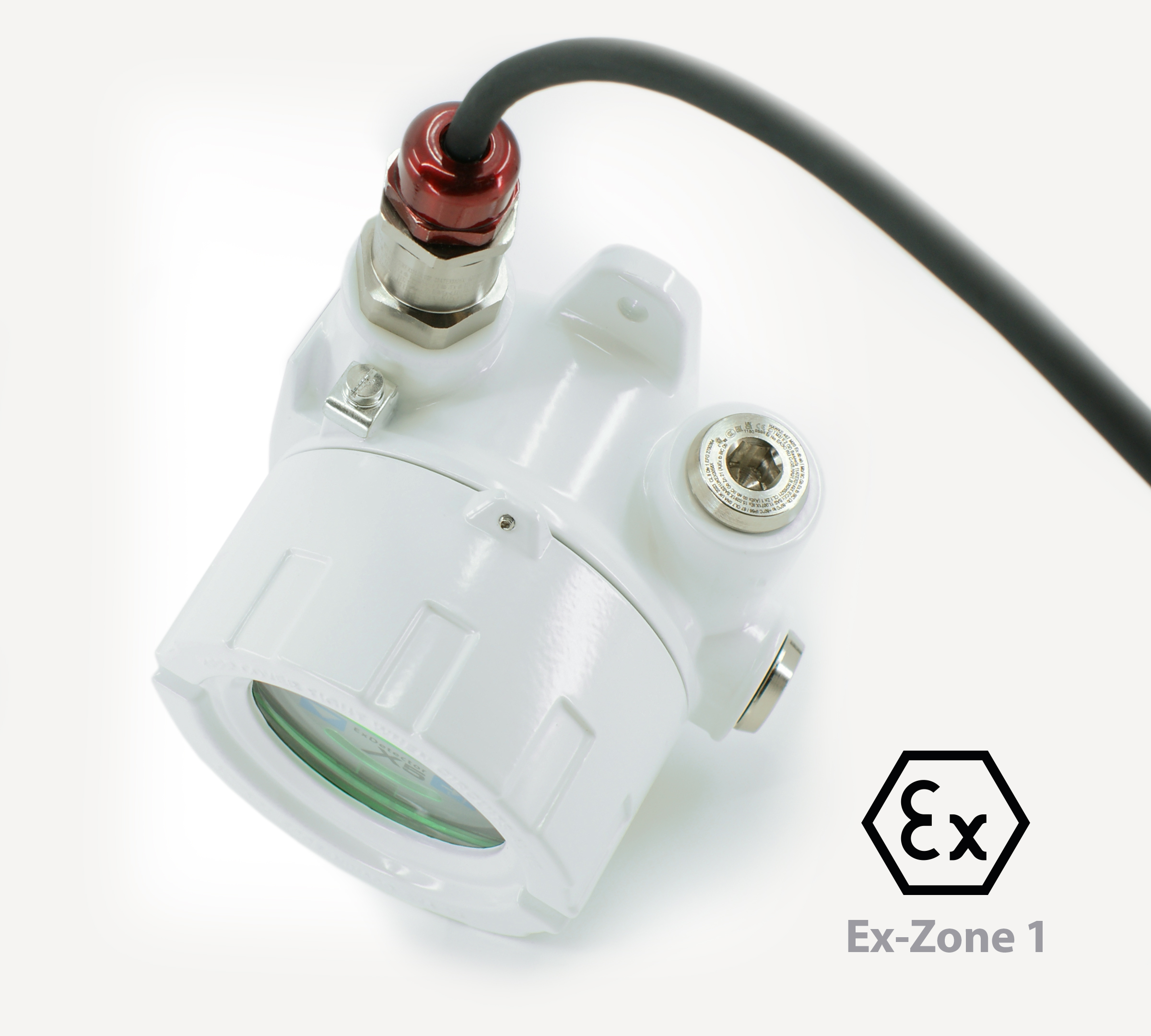

top_view_Bieler+Lang_ExDetectorX5_digital_versatile_ATEX_Gas_Detector_Transmitter_2_senors

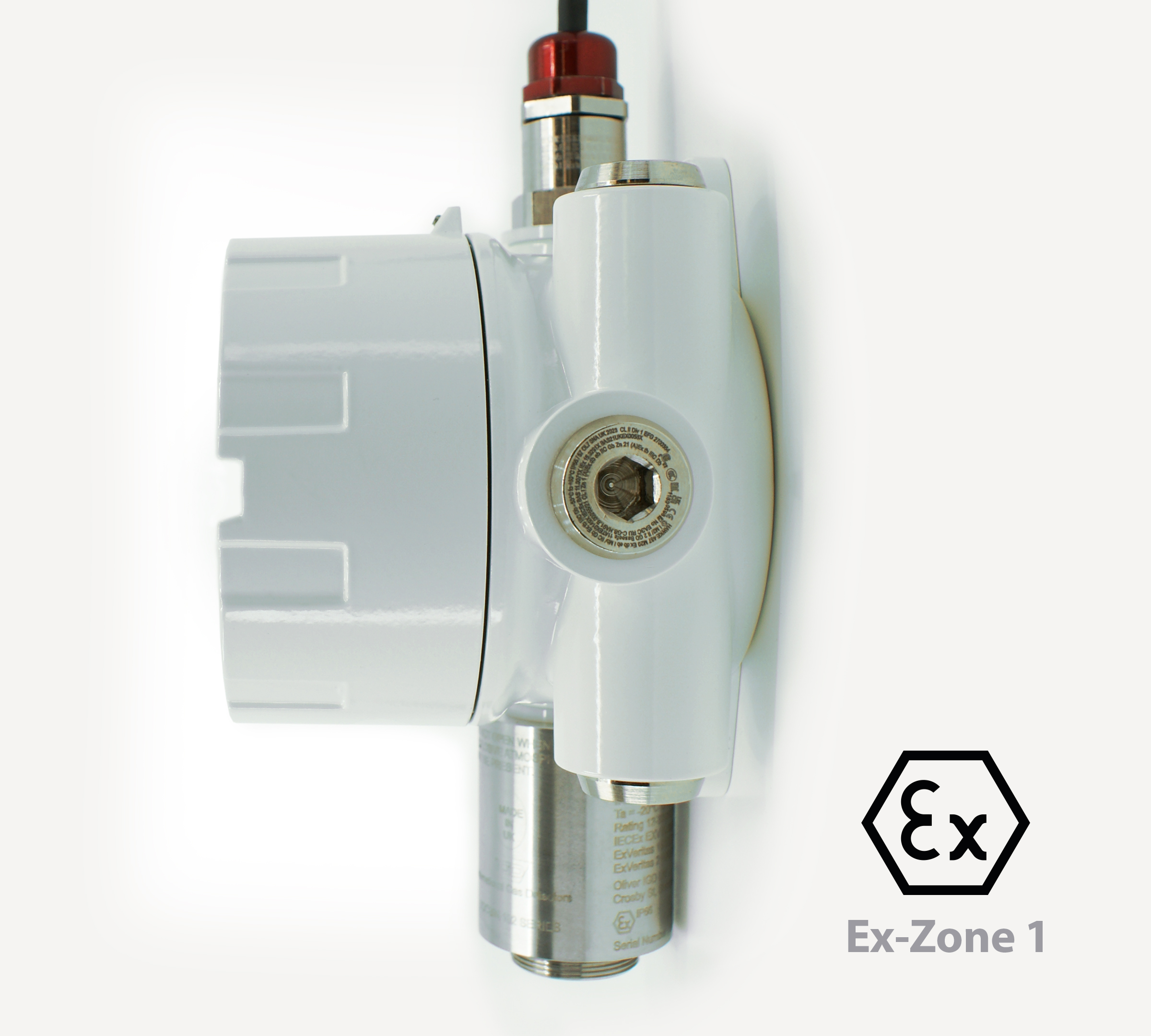

right side_picture_Bieler+Lang_ExDetectorX5_digital_versatile_ATEX_Gas_Detector_Transmitter_2_senors

ExDetector X5

Innovatives, variables Gaswarngerät für industrielle Anlagen

Der X5 ist ein für explosionsgefährdete Umgebungen der ATEX-Zonen 1 und 2, sowie für staubbelastete Umgebungen der Zonen 21 und 22 zugelassener Gasdetektor, der problemlos in unser adressierbares 2-Draht-BUS System integriert werden kann.

Alternativ dazu kann der X5 als eigenständiger 4–20-mA Gasdetektor verwendet werden.

Der ExDetektor X5 birgt eine ganze Reihe neuer Möglichkeiten. Darunter die kontaktlose Kalibrierung durch nur eine Person, zwei unabhängige Sensorköpfe, zwei analoge Ausgänge, drei Relais und unsere 2-Draht-BUS-Kommunikation.

Der X5 kann über 400 brennbare und toxische Gase, sowie Sauerstoff überwachen. Dies gewährleistet die Eignung für eine Vielzahl an Anwendungen und macht den ExDetector X5 zu einem der variablesten Detektoren auf dem Markt.

Der X5 ist einfach zu installieren, benutzerfreundlich und langlebig, leicht zu warten. Das reichhaltigen Angebot von Zubehör sollte für fast keine Anwendung Wünsche offen lassen.

X5 – Beispiellos vielseitig:

2 unabhängige 4–20 mA-Ausgänge.
2-Draht Sentinel+TM digitale Kommunikation.
1 Fehler- und 2 Alarmrelais

Vollständig zertifiziert:

UKCA-, ATEX- und IECEX-zertifiziert.
Konstruiert für den Einsatz in Gefahrenbereichen der Ex-Zone 1 und 2.

X5 – Einfache Bedienung:

Digitalanzeige von Gaskonzentration, Alarmen und Fehlerstatus nach Ampelsystem.
Plug-and-Play-Messköpfe.

Unser Qualitätsanspruch:

Langlebig und robust bei geringen Unterhaltskosten.
Die Konformität wird durch Zertifizierungen benannter Stellen bestätigt.

Kategorien: ATEX, Auswertegeräte für Gaswarneinrichtungen, Biogas - Raumüberwachung, Elektrochemische Sensoren, Ex-Zone 1, Ex-Zone 2, Explosive + Brennbare Gase, Gasmessfühler / Gasdetektoren, Gefahrgutlager, Halbleiter-Sensoren, Infrarotsensoren (IR Sensoren), Ionische Ammoniak-Sensoren, Kläranlage, Labore, Long-Life Sauerstoff-Sensoren (EC), Pellistor-Sensoren (Wärmetöner), Photoionisationssensoren (PIS/PID), Sauerstoff O2, SIL, Toxische Gase, Wasserstoff H2, Wasserstoffwirtschaft H2 Schlagwörter: Brennbare Gase, C₂H₂ - Ethyne (Acetylen), C₂H₄ - Ethen (Ethylen), C₂H₄O – Ethylenoxid (Oxiran), CH₂O – Formaldehyd, CH₄ - Methan, CO – Kohlenmonoxid, CO₂ – Kohlenstoffdioxid, CS₂ – Kohlenstoffdisulfid, H₂ – Wasserstoff, H₂S – Schwefelwasserstoff, HCN – Cyanwasserstoff, Lösemittel, NH₃ – Ammoniak, NO – Stickstoffmonoxid, NO₂ – Stickstoffdioxid, O₂ – Sauerstoff, R-1234yf, R-1234ze, R-134A, R-22, R-290, R-32, R-404A, R-407C, R-410A, R-454B, SF₆ – Schwefelhexafluorid, SIH₄ – Silan, SO₂ – Schwefeldioxid, VOC – Flüchtige organische Verbindungen

Messköpfe

Messkopf Typ 102	Gas	Messbereich
Long-Life Pellistor-Sensoren (Wärmetöner)
MK8	Brennbare Gase	0 – 100% UEG
Infrarot-Sensoren
CO2	Kohlenstoffdioxid	0 – 5.000ppm
CO2	Kohlenstoffdioxid	0 – 5 vol%
IRF	Brennbare Gase	0 – 100 %UEG
HIRF	Methan	0 – 100 %VOL
Lösemittel	Lösemittel	0 – 100 %UEG
SF6	Schwefelhexafluorid	0 – 1.000 ppm
Long-Life Sauerstoff-Sensor
O2	Sauerstoff	0 – 25% VOL
Elektrochemische Sensoren
C2H2	Acetylen	0 – 200 ppm
CS2	Kohlenstoffdisulfid	0 – 100 ppm
CO	Kohlenstoffmonoxid	0 – 100 ppm
C2H4	Ethylen	0 – 200 ppm
ETO	Ethylenoxid	0 – 10 ppm
CH2O	Formaldehyd	0 – 5 ppm
H2	Wasserstoff	0 – 1.000 ppm
HH2	Wasserstoff	0 – 2.000 ppm
VHH2	Wasserstoff	0 – 40.000 ppm / 0 – 100 %UEG
HCN	Cyanwasserstoff	0 – 10 ppm
H2S-5	Schwefelwasserstoff	0 – 50 ppm
H2S-10	Schwefelwasserstoff	0 – 100 ppm
H2S-50	Schwefelwasserstoff	0 – 5.000 ppm
NO2	Stickstoffdioxid	0 – 5 ppm
NO	Stickstoffmonoxid	0 – 5 ppm
SIH4	Silan	0 – 20 ppm
Photoionisationssensoren (PIS)
PID-01	VOC	0 – 10 ppm
PID-1	VOC	0 – 100 ppm
PID-2	VOC	0 – 200 ppm
PID-10	VOC	0 – 1.000 ppm
PID-20	VOC	0 – 2.000 ppm
PID-50	VOC	0 – 5.000 ppm
Ionische Ammoniak-Sensoren
NH3-1	Ammoniak	0 – 100 ppm
NH3-5	Ammoniak	0 – 500 ppm
NH3-50	Ammoniak	0 – 5.000 ppm
Kältemittel Gas-Sensoren
IRR	IR Kältemittel	0 – 2.000 ppm
R1	R1-Gruppe: R-407C, R-22, R-134A, R-404A, R-410A	0 – 1.000 ppm
R2	R2-Gruppe: R-32, R-22, R-410A, R-404A, R-454B, R-1234yf, R-1234ze, R-290	1.000 – 10.000 ppm

Messbare Gase

Mit dem ExDetector X5 können folgende Gase überwacht werden.

Brennbare Gase (mit MK8 Sensor)
CO2 – Kohlenstoffdioxid
Brennbare Gase (mit IRF Sensor)
CH4 – Methan
Lösemittel
SF6 – Schwefelhexafluorid
O2 – Sauerstoff
C2H2 – Acetylen
CS2 – Kohlenstoffdisulfid
CO – Kohlenmonoxid
C2H4 – Ethylen
ETO – Ethylenoxid
CH2O – Formaldehyd
H2 – Wasserstoff
HCN – Cyanwasserstoff
H2S – Schwefelwasserstoff
NO2 – Stickstoffdioxid
NO – Stickstoffmonoxid
SIH4 – Silan
SO2 – Schwefeldioxid
VOC – Flüchtige organische Verbindungen
NH3 – Ammoniak
Kältemittel R1-Gruppe: R-407C, R-22, R-134A, R-404A, R-410A
Kältemittel R2-Gruppe: R-32, R-22, R-410A, R-404A, R-454B, R-1234yf, R-1234ze, R-290

Beschreibung

Alternativ dazu kann der X5 als eigenständiger 4–20-mA Gasdetektor verwendet werden.

Der X5 ist einfach zu installieren, benutzerfreundlich und langlebig. Seine Entwicklung basiert auf mehr als einem Jahrhundert Erfahrung und Innovation der Ingenieure von IGD, dem Partner von Bieler+Lang in Großbritanien.

Technische Daten

Sensortypen	– Elektrochemische Sensoren – Halbleiter-Sensoren – Sauerstoff-Sensoren – Ionische Ammoniak-Sensoren – Infrarotsensoren (IR Sensoren) – Pellistor-Sensoren (Wärmetöner) – Photoionisationssensoren (PIS/PID)
Zulassungen	Ex-Zone 1 Ex-Zone 2 ATEX SIL
ATEX Kennzeichnung	II 2G Ex db IIC T6/T5 Gb II 2D Ex tb IIIC T85ºC/ T100ºC Db
Messfunktion	BAM 03 ATEX 0003 X
Erfassbare Gase	ca. 400 verschiedene Gase detektierbar (verschiedene Messköpfe)
Messsignal	linear 4 -20 mA
Einmann-Kalibrierung	direkter Abgleich am Display und Messfühler
Anschlusstechnik	2-wire BUS Technologie
Weitere Informationen	Siehe Datenblatt
