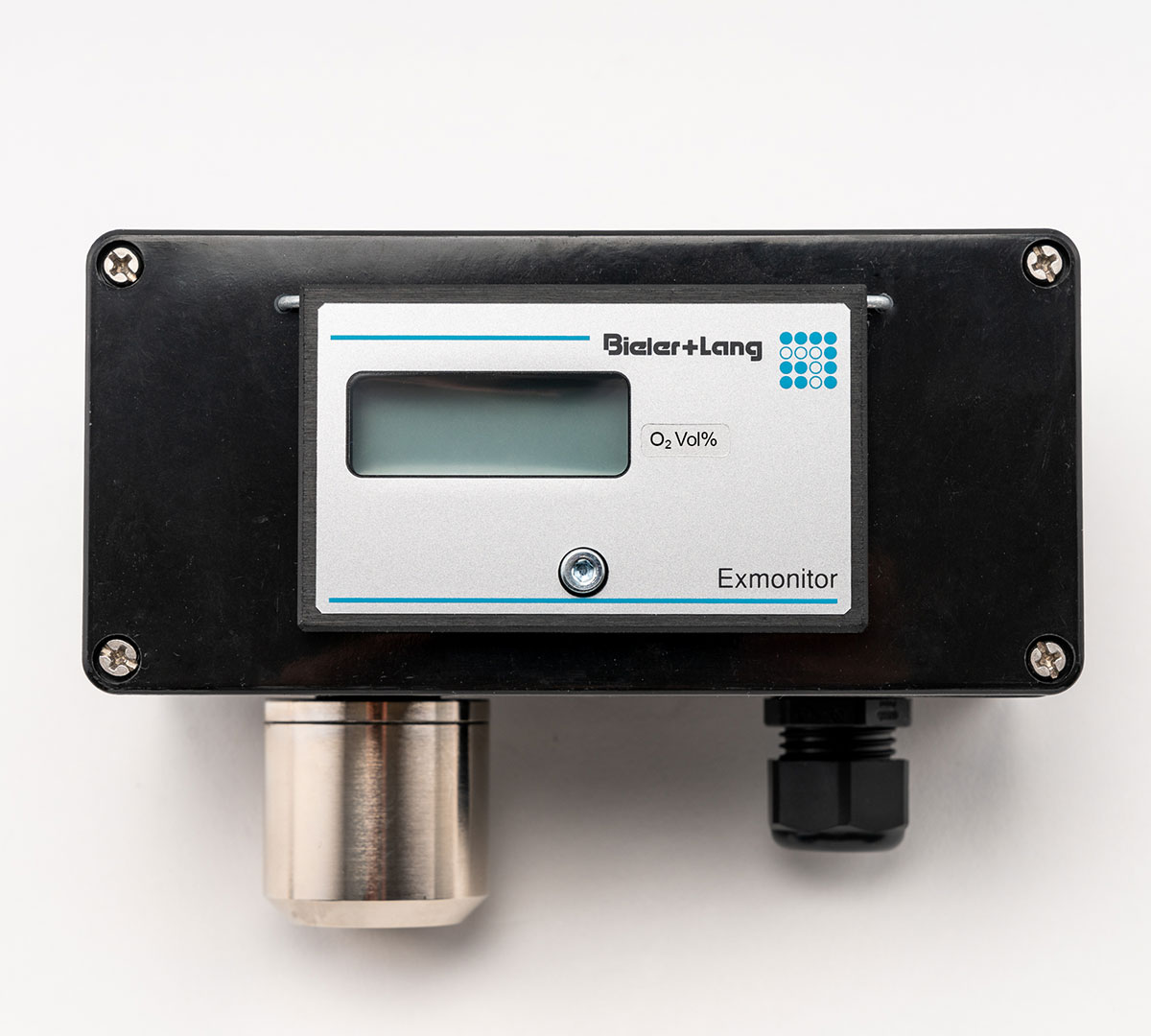

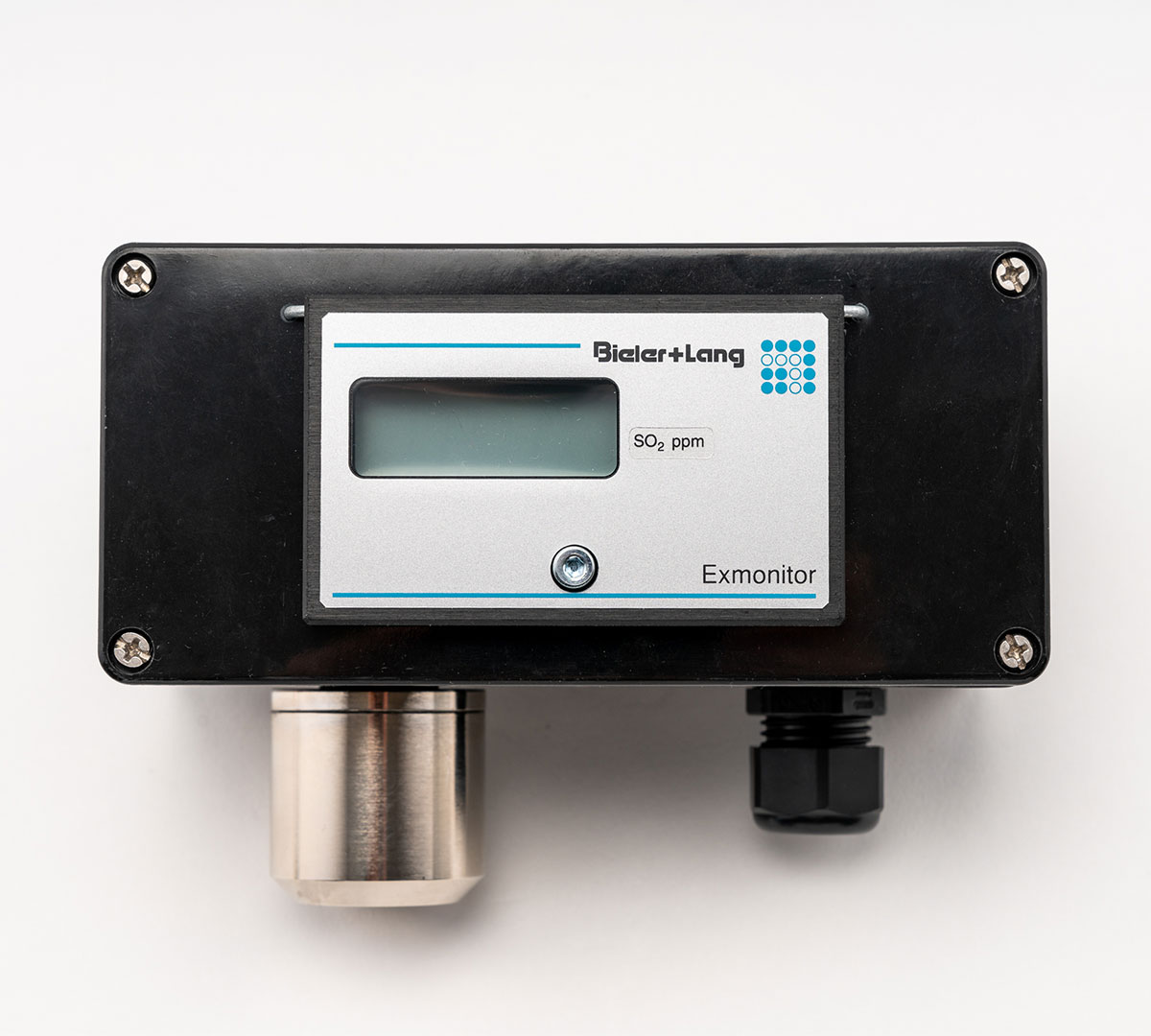

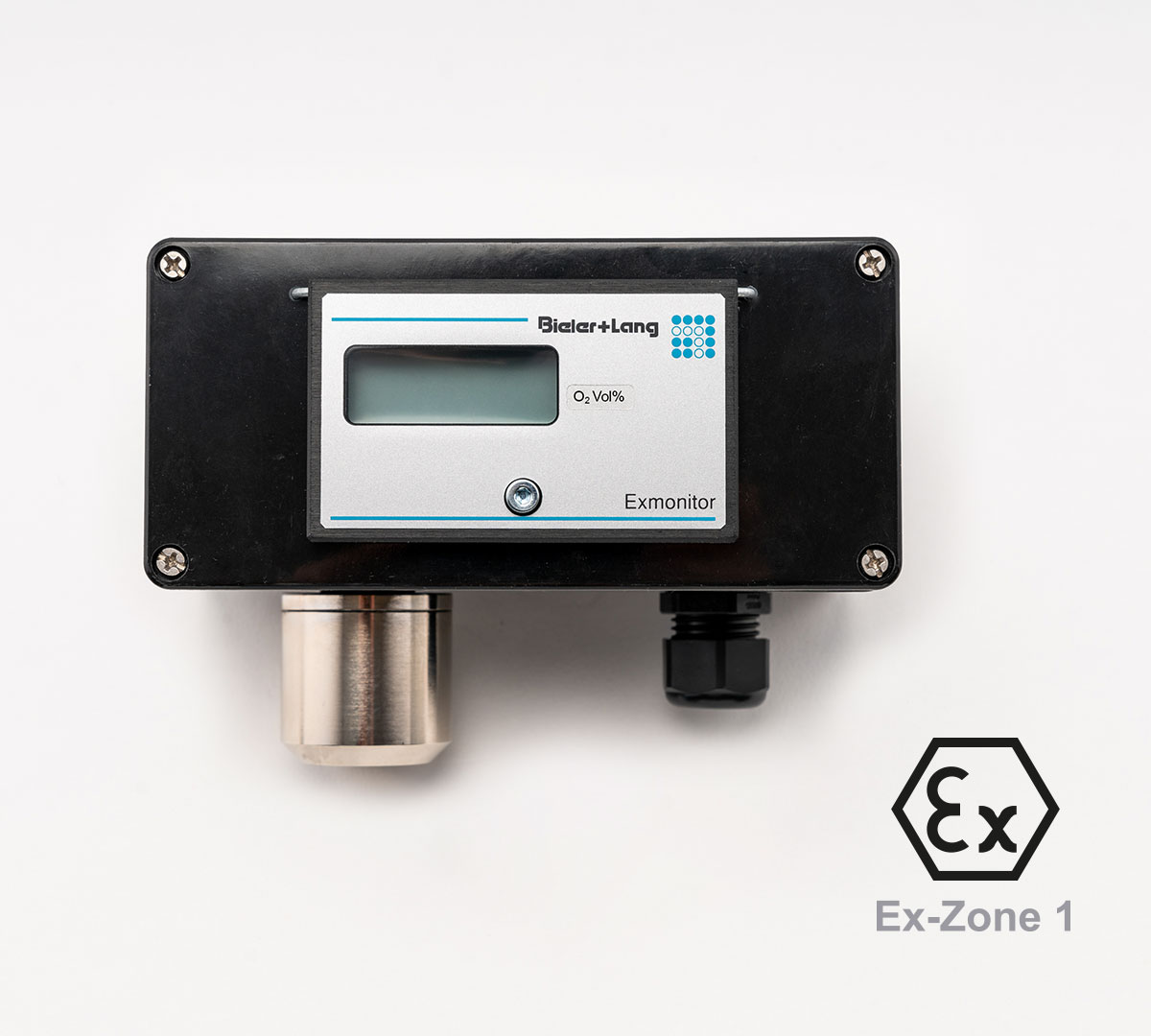

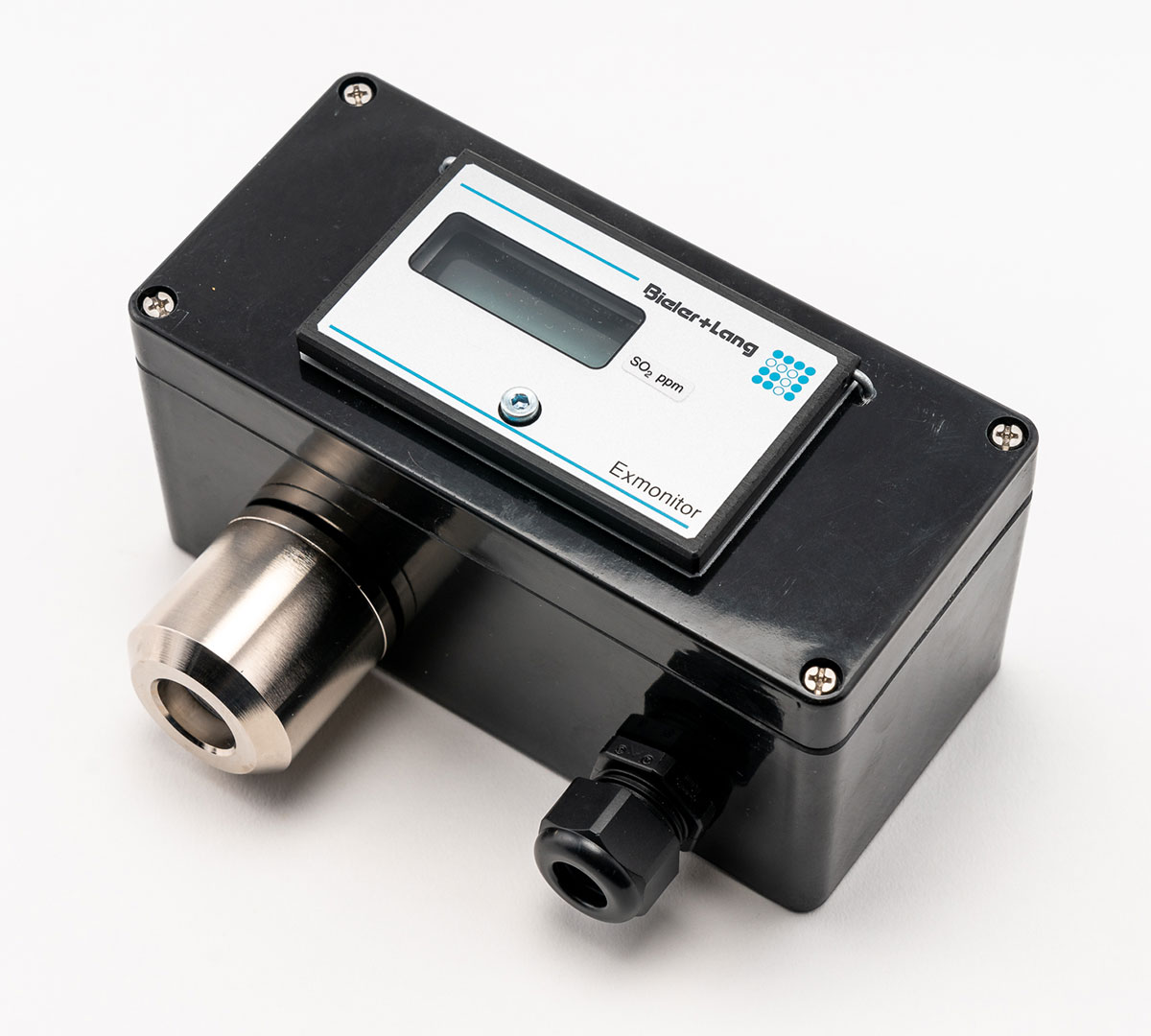

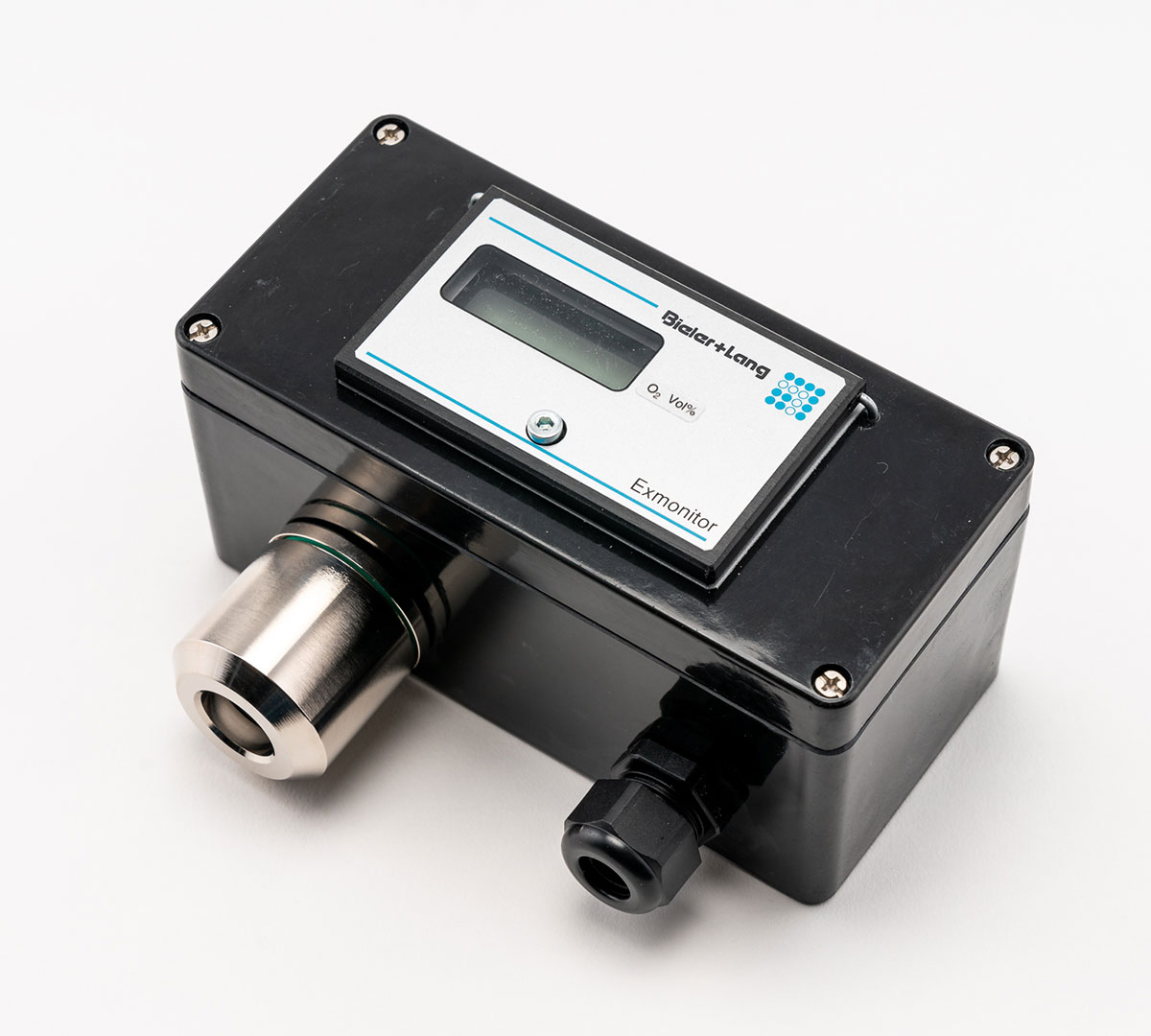

ExMonitor

Der bewährte Klassiker unter den Gasmessfühlern kann in Anhängigkeit der Messzelle eine Vielzahl von toxischen Gasen und Sauerstoff erkennen. Der ExMonitor dient dabei der Überwachung und Warnung vor:

zu hohen Konzentrationen toxischer Gase
Sauerstoffmangel

Zur Messung dient eine elektrochemische Messzelle. Der ExMonitor ist ATEX-konform für den Einsatz in Ex-Bereichen der Zonen 1 und 2.

Zusammen mit einem passenden Auswertegerät können Schutzmaßnahmen ausgelöst werden:

Technisch: Dem Anstieg der Konzentration wird entgegengesteuert oder für einen ausreichenden Sauerstoffgehalt gesorgt. (Lüfter; Abschaltungen….).
Organisatorisch: optische und akustische Meldungen werden geschaltet.

Merkmale des ExMonitor:

verschiedene toxische Gase detektierbar (abhängig von der Messzelle)
oder Sauerstoffmangel
Einmannkalibrierung
Ex-Zone 1
Ex-Zone 2
Baumusterprüfung

Unser Qualitätsanspruch:

Grundsolides, dauerhaft bewährtes Design in robustem Gehäuse
Langlebig bei geringen Unterhaltskosten
Entwickelt und gefertigt in Deutschland

Sensorzellen

Sensoren Typ ExMonitor + GasMonitor	Gas	Messbereich (Standard / max. möglich auf Wunsch)
Elektrochemische Sensoren
CO 1000	Kohlenmonoxid	0 – 300 ppm / max. 0 – 1000 ppm
H₂S 200	Schwefelwasserstoff	0 – 100 ppm / max. 0 – 1000 ppm
H₂S 50	Schwefelwasserstoff	0 – 50 ppm / max. 0 – 500 ppm
SO₂ 100	Schwefeldioxid	0 – 100 ppm / max. 0 – 500 ppm
SO₂ 20	Schwefeldioxid	0 – 20 ppm / max. 0 – 100 ppm
NO 100	Stickstoffmonoxid	0 – 100 ppm / max. 0 – 1000 ppm
NO₂ 20	Stickstoffdioxid	0 – 20 ppm / max. 0 – 200 ppm
Cl₂ 20	Chlor	0 – 10 ppm / max. 0 – 200 ppm
HCN 100	Blausäure (Cyanwasserstoff)	0 – 100 ppm / max. 0 – 200 ppm
HCI 100	Chlorwasserstoff (in flüssiger Form: Salzsäure)	0 – 100 ppm / max. 0 – 200 ppm
H₂ 1000	Wasserstoff	0 – 1000 ppm / max. 0 – 2000 ppm
O₂ 25	Sauerstoff	0 – 25 vol % / n.a.
NH₃ 50	Ammoniak	0 – 50 ppm / max. 0 – 200 ppm
NH₃ 1000	Ammoniak	0 – 1000 ppm / n.a.

Messbare Gase

Mit dem ExMonitor können folgende Gase überwacht werden:

CO – Kohlenmonoxid
H₂S – Schwefelwasserstoff
SO₂ – Schwefeldioxid
NO – Stickstoffmonoxid
NO₂ – Stickstoffdioxid
Cl₂ – Chlor (gasförmig)
HCN – Blausäure (auch Cyanwasserstoff genannt)
HCl – Salzsäure (gasförmig: Chlorwasserstoff)
H₂ – Wasserstoff
O₂ – Sauerstoff
NH₃ – Ammoniak

Beschreibung

Die Messfühler der Serie ExMonitor werden zur Messung und Anzeige von toxischen Gasen oder Sauerstoff verwendet. Zur Messung dient eine elektrochemische Messzelle.

Dieser bewährte Klassiker in unserem Produktprogramm kann in Anhängigkeit der Messzelle eine Vielzahl von toxischen Gasen sowie Sauerstoff erkennen. Der ExMonitor ist ATEX-konform. Insbesondere in Ex-Zonen 1 und 2 werden die Geräte der Serie ExMonitor eingesetzt.

Eine Baumusterprüfbescheinigung für die elektrische Sicherheit des Betriebsmittels ist vorhanden.

Merkmale des ExMonitor:

verschiedene toxische Gase detektierbar
unterschiedliche Messbereiche möglich
Sauerstoffmangel messen
Konzentrationsanzeige
elektrochemische Messzelle
Einmannkalibrierung
einfacher Sensortausch
Ex-Zone 1 geeignet
Ex-Zone 2 geeignet
Baumusterprüfung vorhanden
lineares Messsignal 4 – 20 mA

Zubehör zum ExMonitor:

Prüfgasset
Kalibriergase
Barrieren
Auswertegeräte mit 4-20 mA Signaleingang

Technische Daten

Sensortyp	elektrochemische Messzelle
Zulassungen	Ex-Zone 1 Ex-Zone 2 ATEX Konform
Baumuster	EU Baumusterprüfung nach RL 94/9/EG Elektrische Sicherheit des Betriebsmittels: II 2G Ex ia IIC T4 Gb BVS 03 ATEX E 384
Messfunktion	BAM 03 ATEX 0003 X
Erfassbare Gase	CO – Kohlenmonoxid H₂S – Schwefelwasserstoff SO₂ – Schwefeldioxid NO – Stickstoffmonoxid NO₂ – Stickstoffdioxid Cl₂ – Chlor (gasförmig) HCN – Blausäure (auch Cyanwasserstoff genannt) HCl – Salzsäure (gasförmig: Chlorwasserstoff) H₂ – Wasserstoff O₂ – Sauerstoff NH₃ – Ammoniak
Messsignal	linear 4 -20 mA
Einmann-Kalibrierung	direkter Abgleich am Display und Messfühler
Sontiges	Siehe Datenblatt
